Kodas: 56141135
EAN: 9990000820153

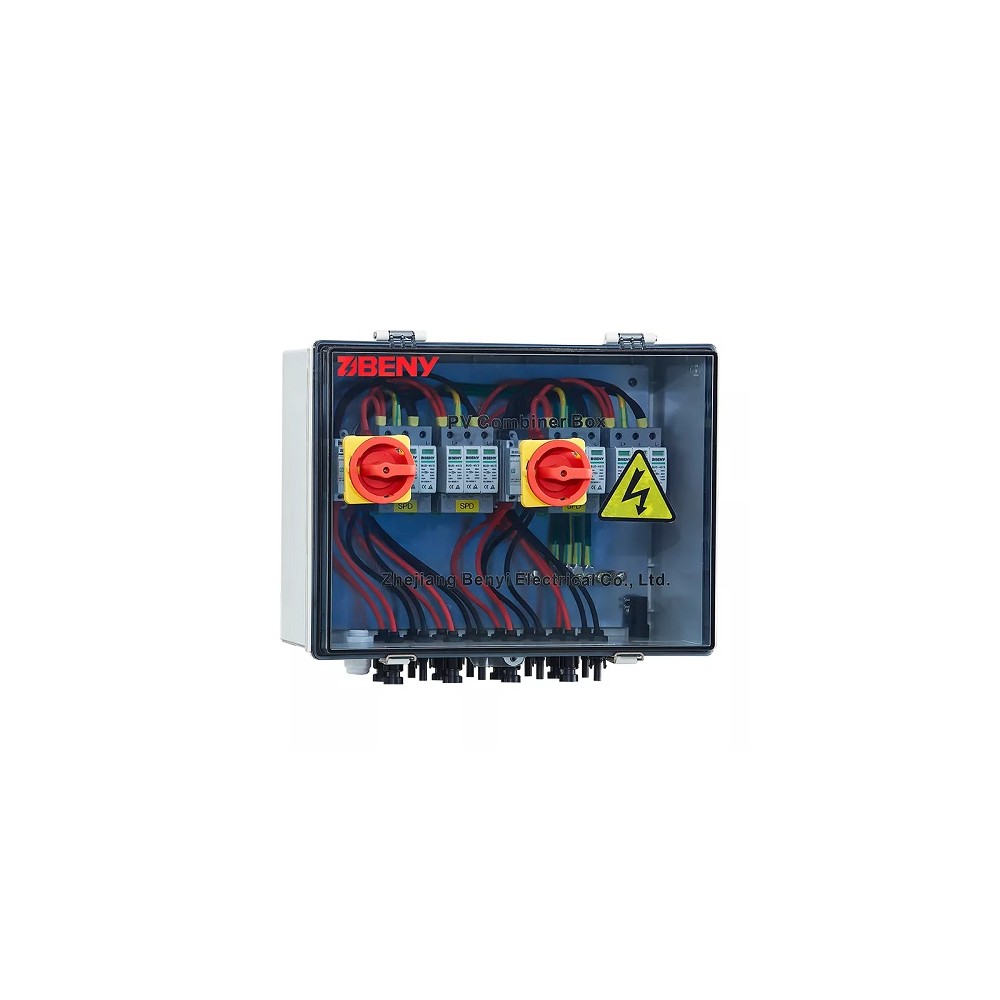

PV sujungimo dėžė turi 4 įėjimo ir 4 išėjimo jungtis, maksimalus įtampa yra 1000V DC, o maksimalus srovės išėjimas - 50A. Ji turi IP66 atsparumo vandeniui korpusą, ugniai atsparumo klasę V0 ir yra skirta veikimo temperatūrai nuo -25°C iki +60°C.
Ypatybės | |
|---|---|
| Produkto Tipas | PV Sujungimo Dėžė |
| Modelis | DC 4in-4out |
Specifikacijos | |
| Įėjimo Konfigūracija | 4 grandinės |
| Išėjimo Konfigūracija | 4 grandinės |
| Maksimali Įtampa | 1000V DC |
| Trumpųjų Jungimų Srovė per Įėjimą (Isc) | 15A-30A (keičiamas) |
| Maksimali Srovės Išėjimas | 50A |
| Korpuso Medžiaga | Polikarbonatas |
| Saugumo Klasė | IP66, IK10, V0 |
| Išmatavimai | 300 x 400 x 180 mm (W x H x D) |
| Įėjimo Kabelių Jungtys | PG09, 2.5-16mm |
| Išėjimo Kabelių Jungtys | PG21, 2.5-16mm |
| Veikimo Temperatūra | -25°C iki +60°C |
Techniniai Duomenys | |
| DC Jungiklis | 4P, 1000V, 50A (2 vnt.) |
| DC SPD | 3P, 1000V, 40kA (4 vnt.) |
| Reakcijos Laikas | < 25ns |
Atitiktis | |
| UI508i Patvirtinimas | Taip |
| IEC60947-3 Pv2 | Taip |
| IEC 61643 | Taip |
| UI1449 | Taip |
| Aukštis | 30 cm |
| Ilgis | 40 cm |
| Svoris | 2500 g |
| Plotis | 20 cm |
