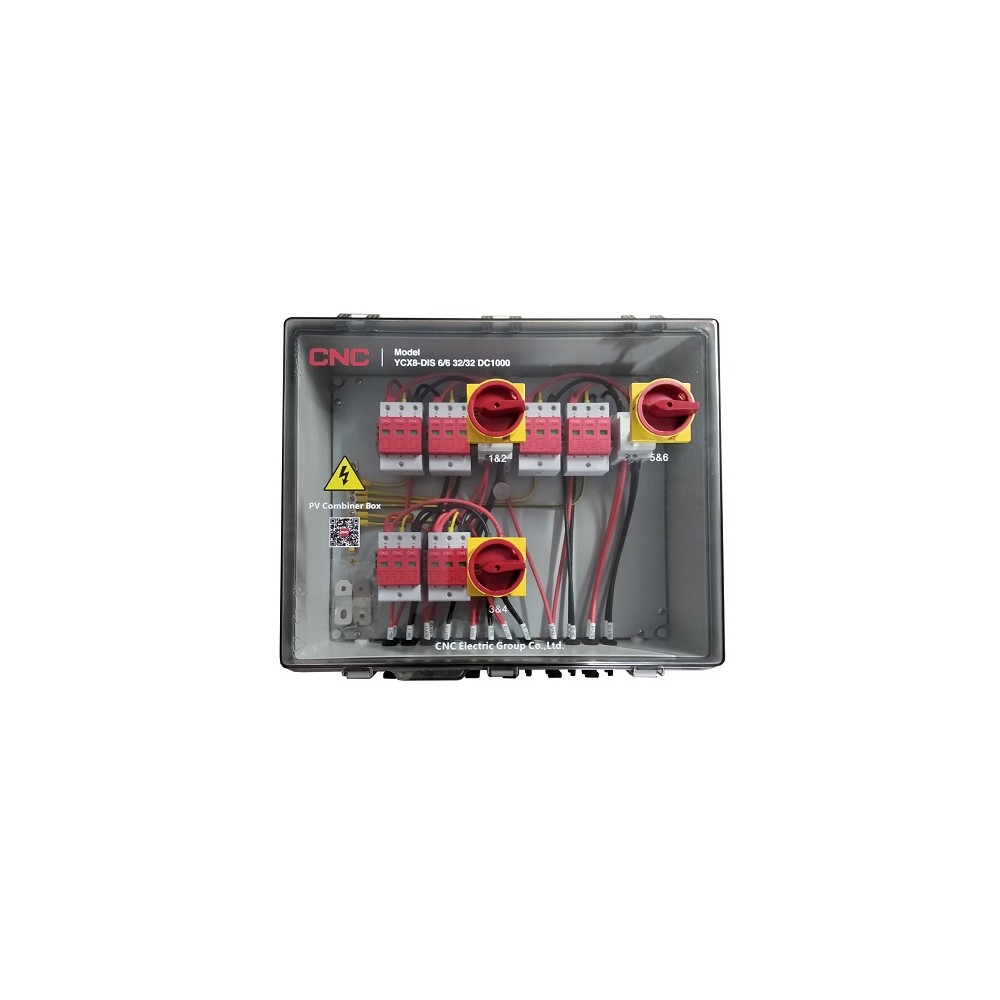

PV atjungimo skydelis, DC 6in-6out, išorinis

PV atjungimo skydelis, DC 6in-6out

Ypatybės:

• 6 įėjimai 6 išėjimai 1000V DC.
• Nuolatinės srovės įvadų dėžutė 6 įėjimų / 6 išėjimų PV sistemai.
• Skirta apsaugai nuo viršįtampių ir saulės energijos nuolatinės srovės pusės izoliavimui.
• Atspari UV spinduliams, vandeniui ir dulkėms IP66, smūgiams, nedegi V0.
• Su MC4 jungtimis. Dėžutės dydis 528 x 458 x 358 mm, standartai IEC60529.

Nuolatinės srovės jungikliai:

• 1000V DC, 25A. (3vnt.)
• DC jungiklis užblokuoja dėžutės dangtį.
• Patentuota nuolatinės srovės gesinimo kamera.
• Standartai: UL508i, IEC60947-3 Pv2.

Nuolatinės srovės viršįtampių ribotuvai SPD:

• Modelis: YCS8.
• 1000V DC, 40kA. (6vnt.)
• Skirta fotovoltinių elementų apsaugai.
• Reakcijos laikas: <25ns.
• Standartai: IEC 61643-31, EN 50539-11+ A1.

Techniniai duomenys:

• Įėjimai: 6.
• Išėjimai: 6.
• Maksimali įtampa: 1000 V.
• DC jungiklis: 1000V, 25A. (3vnt.)
• DC SPD: 1000V, 40kA. (6vnt.)
• Trumpojo jungimo srovė vienam įėjimui (Isc): 15A-30A (keičiama).
• Maksimali išėjimo srovė: 25A.
• Maksimali išlydžio srovė (Imax): 40 kA.
• Nominali viršįtampių išlydžio srovė (In): 20 kA.
• Suveikimo įtampa (Up): 3.6 kV.
• Korpuso medžiaga: 100% PC (polikarbonatas).
• Saugos klasė: IP66 (atspari vandeniui ir dulkėms), V0 UL94 (atspari degimui).
• Matmenys: 528 x 458 x 358 mm.
• Įėjimo kabelių storiai: PG09, 2.5-16 mm.
• Išėjimo kabelių storiai: PG21, 2.5-16 mm.
• Darbinė temperatūra: nuo -25°C iki 60°C.
